Profibus DP主站转EtherNet/IP协议转换网关 HT3S-DPM-EIS
HT3S-DPM-EIS是一款PROFIBUS DP主站功能的通讯网关。该产品主要功能是将多个PROFIBUS DP仪表、变频器等设备接入到ETHERNET/IP网络中。
HT3S-DPM-EIS网关连接到PROFIBUS DP总线中作为主站使用，连接到ETHERNET/IP总线中作为从站使用。

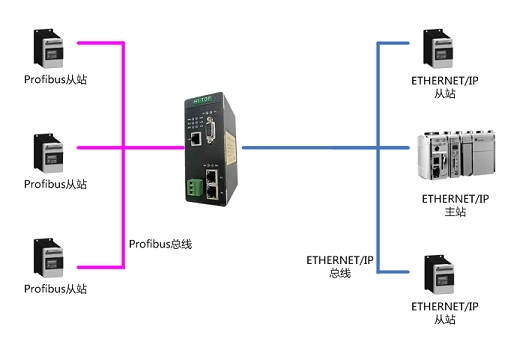

应用结构图
技术参数
PROFIBUS DP/V0 协议符合GB/T 20540-2006： 测量和控制数字数据通信工业控制系统用现场总线第3 部分：PROFINET 规范；
PROFIBUS DP 作为主站，波特率达到12M；
PROFIBUS DP 作为主站，可接DP从站数量32个，单个DP从站通讯数据不超过244个字节；
网关作为ETHERNET/IP网络的从站，可以连接AB（罗克韦尔）、欧姆龙、基恩士等品牌的PLC。
以太网 10/100M 自适应，具有 IP 地址冲突探测功能。
支持 ODVA 标准 ETHERNET/IP 通信协议。
输入输出字节数：输入字节数490 Bytes、输出字节数490 Bytes。
电气参数
电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
环境温度： 运输和存储：-40℃～85℃ 工作温度：-40℃～75℃
工作相对湿度：-25～55℃， 湿度≤95%
外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
安装方式：35mm导轨；
防护等级：IP20；
重量：约500g。
