CAN 转 EtherNet/IP 协议转换网关 HT3S-EIS-CAN

HT3S-EIS-CAN 是一款EtherNet/IP从站功能的通讯网关。该产品主要功能是将各种CAN 设备接入到EtherNet/IP网络中。该产品主要功能是将各种CAN 设备接入到EtherNet/IP网络控制系统中，不需要对设备进行任何更改。只需连接配置，即可完成智能协议转换，并将串行数据作为易于处理的I/O数据呈现给EtherNet/IP主站PLC/控制器。

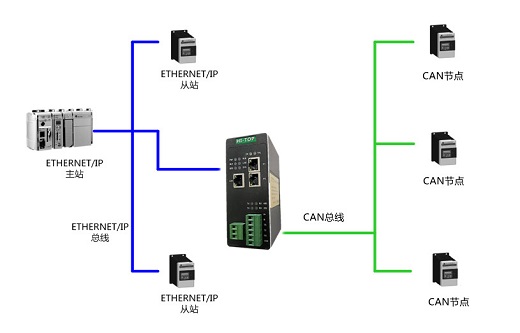

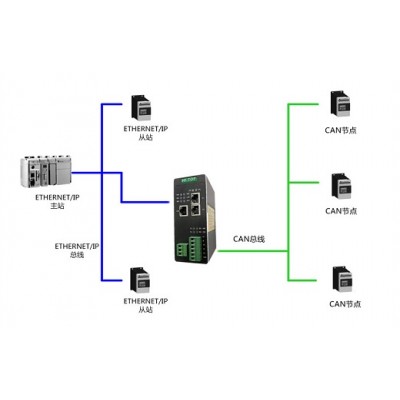

HT3S-EIS-CAN 网关连接到EtherNet/IP总线中作为从站使用，连接到CAN 总线中作为主站使用。

产品选型

1，HT3S-EIS-COP：支持CANOPEN 转EtherNet/IP 协议，做EtherNet/IP 协议PLC的从站。

2，HT3S-EIS-CAN：支持CAN 转EtherNet/IP 协议，做EtherNet/IP 协议PLC的从站。

技术指标

ETHERNET/IP 技术参数
网关作为ETHERNET/IP网络的从站，可以连接AB（罗克韦尔）、欧姆龙、基恩士等品牌的PLC。
以太网 10/100M 自适应，具有 IP 地址冲突探测功能。
支持 ODVA 标准 ETHERNET/IP 通信协议。
输入输出字节数：输入字节数490 Bytes、输出字节数490 Bytes。

CAN 技术参数
标准CAN 2.0 A、2.0B接口可选
波特率：5K~1M可选
可以配置多条CAN的接收、发送报文
网关自带终端电阻

电气参数
电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
环境温度： 运输和存储：-40℃～85℃ 工作温度：-40℃～75℃
工作相对湿度：-25～55℃， 湿度≤95%
外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

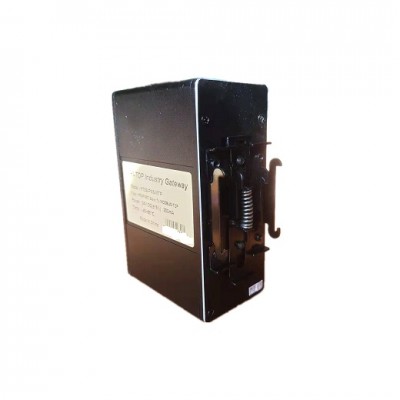

安装方式：35mm导轨；
防护等级：IP20；
重量：约500g。
