CANOPEN 转 EtherNet/IP 协议转换网关 HT3S-EIS-COP

HT3S-EIS-COP是一款EtherNet/IP从站功能的通讯网关。该产品主要功能是将各种CANopen设备接入到EtherNet/IP网络中。该产品主要功能是将各种CANOPEN设备接入到EtherNet/IP网络控制系统中，不需要对设备进行任何更改。只需连接配置，即可完成智能协议转换，并将串行数据作为易于处理的I/O数据呈现给EtherNet/IP主站PLC/控制器。

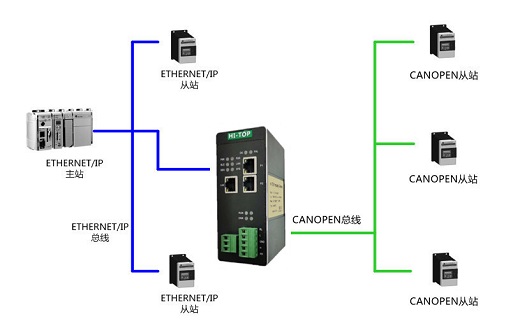

HT3S-EIS-COP网关连接到EtherNet/IP总线中作为从站使用，连接到CANopen总线中作为主站使用。

产品选型

1，HT3S-EIS-COP：支持CANOPEN 转EtherNet/IP 协议，做EtherNet/IP 协议PLC的从站。

2，HT3S-EIS-CAN：支持CAN 转EtherNet/IP 协议，做EtherNet/IP 协议PLC的从站。

技术指标

ETHERNET/IP技术参数
 网关作为ETHERNET/IP网络的从站，可以连接AB（罗克韦尔）、欧姆龙、基恩士等品牌的PLC。
 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。
 支持 ODVA 标准 ETHERNET/IP 通信协议。
 输入输出字节数：输入字节数490 Bytes、输出字节数490 Bytes。

CANOPEN技术参数
 网关的CANOPEN接口作为主站工作。
 标准CAN2.0A接口，符合CANOPEN CiA 401标准。
 波特率支持：5K、10K、20K、40K、50K、80K、100K、125K、200K、250K、400K、500K、666K、800K、1M可选。
 通讯参数均可在GW Config Builder软件中由用户来设定。

电气参数
 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
 环境温度： 运输和存储：-40℃～85℃ 工作温度：-40℃～75℃
 工作相对湿度：-25～55℃， 湿度≤95%
 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
 安装方式：35mm导轨；
 防护等级：IP20；
 重量：约500g。
